GSM
RELE HÄLYTYSTOIMINNAT
Tässä vielä pikaohjeet Nokia 3510 mallille:
* HF-johto kiinni.
* Äänivalinnat/Näppäinäänet/Taso3.
* Asetukset/Lisälaiteasetukset/Handsfree (ei korvakuuloke) /Oletusprofiili/Yleinen/Muuta/Automaattinen vastaus.
* Lisäksi puhelun aikana äänenvoimakkuus täysille.
7 . Hälytystoiminnat
- Laitteen hälytys toimii kun hälytystulon tila muuttuu.
- Käynnistyksen jälkeen on minuutin poistumisviive, jotta pääset pois rakennuksesta.
- Voit ottaa hälytystoiminnan pois päältä tai laittaa päälle omalla komennollaan.
- Laite voidaan asettaa toimimaan myös lämpötilahälytyksellä, jolloin erillistä anturia ei tarvita
- Hälytys perustuu Nokian puhelimien äänitunnistusominaisuuteen, joka soittaa opetetuille numeroille 20 sekuntia kerrallaan vuorotellen.
- Kymmenen eri vastaanottajaa voidaan laittaa toimimaan peräkkäin, kunnes joku vastaanottaja kuittaa hälytyksen.
- Jos kuittausta ( #-merkki) ei tehdä, hälytyksiä annetaan 10 minuutin välein10 kappaletta kaikille käytössä oleville hälytysnumeroille .
- Hälytystoiminta on ohjelmistossa aina mukana, mutta sen ottaminen käyttöön vaatii pienen releen ja sen kytkemisen käyttöön. Valmiiksi tehdyissä hälytysmalleissa ne on tietysti valmiina.

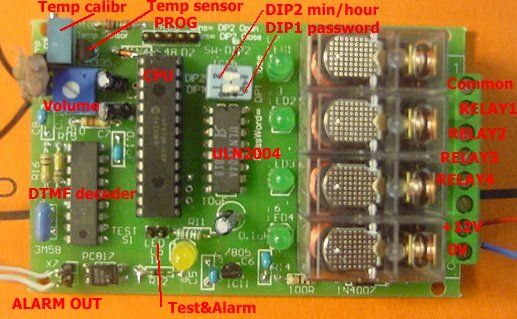

GSMreleen riviliitin nasta #6 on kytketty hälytystuloksi. Siinä on 10 ylösveto +5 volttiin. Tulon voidaan kytkeä tavallinen relekontakti, joka avautuu tai sulketuu hälytystilanteessa.
Kun hälytys on tehty hälytystulon tila on uusi lepotila. Muutos saa aikaan taas hälytyksen
Käytössa on 10 hälytyksen vastaanottajaa joille laite soittaa eri äänillä.
Hälytysrele käynnistää hälyksen painamalla HF-johdon nappia ja antamalla sopivan hälytysäänen.
Hälytysten opettaminen
Opeta hälytysnumero 0 GSM-puhelimelle
Esimerkki tehty Nokia 3310 puhelimelle.
1 Käynnistä GSMRELE.
2 Käytä jumpperia hälytystulon kanssa ( tai johtoa riviliittimen nastasta 6 maihin , nasta 8) . Alkutilanteessa jumpperi on auki.
3 Anna opetuskomento 820 hälytysnumerolle 0 ( hälytys 1 on 821 jne.). Hälytysreleen vieressä oleva ledi alkaa vilkkua nopeasti. Laite odotaa, että saat puhelimen oikeaan tilaan..
4. Hae gsmpuhelimen listasta oikea puhelinnumero esim "OMA"
Valikko/Luettelo/Etsi, hae puhelinnumero OMA. Näyttöön tulee "Soita", paina peruutusnappia C ja valitse "Äänitunnisteet" ,
Valitse "Lisää äänitunniste" ja paina "Aloita"
5. Laita jumpperi heti tämän jälkeen kiinni. Puhelin tunnistaa äänen ja tallettaa sen muistiin.
6. Jos et onnistunut, laite antaa samoja ääniä viiden sekunnin väliajoin. Kun ääni on tunnistettu ota jumpperi irti ja testiäänet loppuvat.
7. Laite on heti valmiina hälykseen ja testauksen jälkeen lähtee heti soittamaan, jos teet hälytyksen. Voit estää tämän sammuttamalla GSMreleen tai painamaalla #. GSM rele antaa kuittausäänen ja lopettaa hälytyksen.
Hälytysten esto ja sallinta
Aina ei hälytykset ole tarpeellisia ja kun itse tulee mökille, hälytyksen voi ottaa pois.
Komento 81x. 815 ottaa hälytyksen 5 käyttöön. 819 on ottaa hälytyksen 9 käyttöön jne. .
Komento 80x , 806 ottaa hälytyksen 6 pois käytöstä. 809 ottaa hälytyksen 9 pois käytöstä jne. .
Tee reletesti
Anna komento 831
Kaikki releet menevät päälle ja pois vuorotellen sekunnin välein
Mitkä hälytykset ovat käytössä?
Anna komento 832
Laite tulostaa äänellä kaikki käytössä olevat hälytykset peräjälkeen
Laite antaa 10 ääntä, pieni korkea ääni tarkoittaa , että hälytys on poissa käytöstä, matala pitkä, että hälytys on käytössä
Mikä tulojen 1-6 tilat ?
Anna komento 833
Laite tulostaa tulot 1-6 äänellä
Avoin, 1-tila, on matala ääni ja lyhyt korkea ääni on kun tulo on 0 volttia
Tulo 0 = hälytystulo RC.4 (pin 15)
Tulo 1 = hälytystulo RB.7 (pin 28)
Tulo 2 = hälytystulo RB.6 ( pin 27(
Tulo 3 = hälytystulo MRLC ( pin 1) ( tämä prosessori ei tarvitse reset nasta toimintaansa)
Tulo 4 = OSC1 nasta ( tämä prosessori ei tarvitse ulkoista oskillaattori)
Tulo 5 = OSC2 nasta ( tämä prosessori ei tarvitse ulkoista oskillaattori)
Testaa hälytys komennolla ?
Anna komento 84x esim, 841
Laite tekee hälytyksen #1, mutta vain yhden hälytyksen kerrallaan. Se tekee soitoin aivan kuin hälytystulo olisi muuttunut.
Voit tarkkailla meneekö hälytys oikeaan paikkaan.
Poista kaikki hälytykset kerralla
Anna komento 850
Ota kaikki hälytykset käyttöön kerralla
Anna komento 851
Huomaa, että vaikka hälytykset otetaan käyttöön puhelin on pitänyt opettaa numeroille etukäteen
Yksitellen voi laittaa hälytysiä päälle ja pois 81x ja 80x komennoilla
Hälytystilat laitetaan aina muistiin sähkökatkoa varten.
Ota kaikki termostaattitoiminnat pois käytöstä
Anna komento 852
Ota kaikki termostaatit käyttöön 20 C asetuksella
Anna komento 853
LÄMPÖTILAHÄLYTYKSET
Lämpötilahälytys toimii GSM-releen sisäisellä lämpötila-anturilla 0 alueella ( -40 .. +99C)
Asetus voidaan tehdä lämmölle ja pakkaselle ( +ja - asteet) .
Ota lämpötilahälytys käyttöön tai poista lämpötilahälytys käytöstä komennolla 86xxx
Anna komento 86MTT, jossa
M on 1= + lämpötila, 0 = miinuslämpötila
TT = lämpötilaraja
Esim.86105. Jos lämpötila laskee alle +5 astetta, annetaan hälytys kuten normaalissa ulkoisessa hälytyksessäkin
Esim.86005. Jos lämpötila laskee alle -5 astetta annetaan hälytys kuten normaalissa ulkoisessa hälytyksessäkin
86000, lämpötilahälystä ei ole käytössä
Asetuksen jälkeen laite tulostaa lämpötilan äänellä, samoin kuin normaali lämpötilankin.
Lämpötilahälytys kuitataan asettamalla sama hälytys uudestaan tai nollaamalla lämpötilahälytys.
Tämä komento on kätevää pitää puhelinnumerossa tallessa Esim.0400000000p86105.
Hälytyksiä ei siis tule jatkuvasti lämpötilasta. Hälytys pitää kuitata normaalisti avaamalla puhelu ja painamalla # merkkiä. GSM-rele antaa kuittausäänen ja lopettaa hälytykset muihinkin numeroihin myös jos ne on sallittu.
Hälytysasetukset muistetaan sähkökatkon jälkeen .
Laitteeseen on mahdollista tehdä erilaisia hälytyssekvenssejä esim. kalojen lämpötilavalvontaan (Tornion kalastajilla on jo) .
Hälytykset lähtevät niihin puhelinnumeroihin, jotka ovat sallittu 81x tai 80x komennolla. Katso hälytysten salliminen
