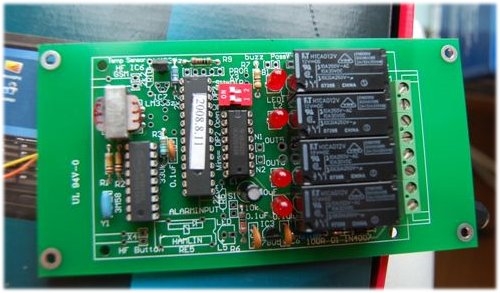

Alla olevassa kuvassa on kytketty opto PC817 vasemapaan alareunaan. Sitä ei tarvita normaalissa GSM releessä
Samoin prosessorin nastan 1 lähellä on diodi 1N4148. Sitäkään ei tarvitata muuta kuin ON-LINE-ohjelmointitlanteessa.
Voit korvata sen oikusulkulangalla tai vastuksella esim. 1 kohm.
Uuden piirilevyn kanssa ei tarvita enää LEDin etuvastuksia 4 kpl  *1kohm.


Kuvassa on vanha 2001 vuoden versio, josta puuttuu erotusmuuntaja

Vianhakuohjeet
1. Käyttöjännite oikein?


Useimmissa sähkölaitteissa on oikea ja tasainen käyttöjännite tarpeen. Jos  jännite heiluu kuorman tahdissa tai  teholähteessä ei ole lainkaan suodatusta on turha jatkaa ennen kuin tämä asia on kunnossa.
Tarkasta, että mikropiirit saavat 5V käyttöjännitteen
Jos 78L05 regulaattori on väärinpäin käyttöjännite voi olla esim 7V ja  DTMF-dekooderipiiri 8870 saattaa mennä rikki.
PIC16F886 käyttöjännite on +5V nasta 20 ja maa 19. Samoin nasta1 (MCRL) pitää olla noin 5V.  8870 nasta 10 ja 18 ovat +5V ja maa on 5,6,9
Onko varma, että teholähteesi antaa 400mA 12V:lla tasavirtaa?.
Jos releet  räpisevät päälle ja pois, vikana saattaa olla liian pieni teholähde. Lue teholähteen kyljestä mitä virtaa sille luvataan.
ja testaa laite ensin laboratoriovirtalähteellä.
Laite muistaa releiden tilat käyttöjännitekatkon jälkeenkin. Vasta kun olet ohjannut laitetta, releet menevät pois tai päälle.

2. Ohjelma prosessorissa ?

Tarkasta että PIC piiri on ohjelmoitu ja releohjain toimii.
Kaiuttimesta kuluu ääniä käynnistettäessä.

3.  Oikeat jännitteet piirin nastoissa ?
Tarkasta, että MT8870 piirin nastat 1,2 ja 3 ovat noin 2,5 voltin
jännitteessä. Nastat 10 ja 18 ovat 5V.

4.  Kide toimii?
Tarkista, että MT8870-piirin  resonaattorin taajuus on 3.579 MHz.
Tarvitset taajuusmittarin tai oskilloskoopin.
Yleisittarilla näkee kidejännitteen noin 2V.
Tämä jännite  riippuu käytetystä mittarista.
Eri mittarit regoivat eri tavalla suuriin taajuksiin.

5. Tarpeeksi audio-signaalia?

Testausta voit tehdä paikallisesti omalla GSM-puhelimellasi ilman puhelinyhteyttä.
Tarkasta, että puhelimesta tulee tarpeeksi signaalia 100-1000 mVpp. Tarvitset oskilloskoopin tai kytke kautin HF-johtoon kuten se on kytketty alunperinkin.
Esim Nokia 3310 Profiilit/Normaali/Muuta/Äänet/Näppäinäänet/Taso3. Tätä valikkoa ei löydy, jos HF-johto ei ole kytkettynä!.
Kytke puhelimen käyttöprofiilista näppäinäänet täysille ja automaattivastaus päälle. Valikkoa et löydä, jos HF-liitin ei ole kiinni.
MT8870 piirin nastasta 15 tulee +5 volttia aina kun piiri saa tarpeeksi oikeaa signaalia ja kidetaaajuus on oikea.
Nastoista 14,13,12,11 tulee näppäinten koodit 1-16 ( BCD).
Testaus voidaan myös tehdä PC ohjelmalla Probyte DTMF.EXE ja äänikortilla.


6. DTMF taajuus oikein?

 Jos laite vastaa vain oikeanpuoleisiin näppäimiin 1,4,7 kidetaajuus 3.579MHz  on  väärä. Vaihda resonaattori tai kide

7. Signaali liian pieni ?

Jos signaali on liian pieni, voit lisätä vahvistusta vaihtamalla  tulovastus (R1) 100k vastuksen 47k, 33k tai jopa 10k.
Vastus on lähinnä piirilevyn reunaa DTMF MT8870 piirin vieressä. Tämä ei ole normaalisti koskaan tarpeellista.
Vika on yleensä muualla. Esim. näppäinäänet eivät ole asetettu makisimiin puhelimessa tai äänen voimakkauus ei ole täysillä.
Ääne voimakkuutta voit säätä vain puhelun aikana.

8 Salasana ei toimi, uuden asetuksen jälkeen?
Anna
501 niin salasanan käyttö on poissa. Anna 502 niin salasanan käyttö on päällä. Jos et muista salasanaa, niin pidä RB7 ( nasta 28 IC1:llä) kytkettynä maihin käynnistyksen aikana, niin salasanan kysely menee pois päältä.
Jos salasana on päällä, tulee virheellisestä numerosta virheääni joka neljännen numeron jälkeen ja salasanan antaminen on alettava alusta.
Jos salasana on annettu kerran sitä ei tarvitse antaa uudestaan, paitsi jos et anna mitään komentoa 10 minuuttiin.
Komento ## laittaa salasanakyselyn päälle heti ( jos salasana-asetus on päällä) .

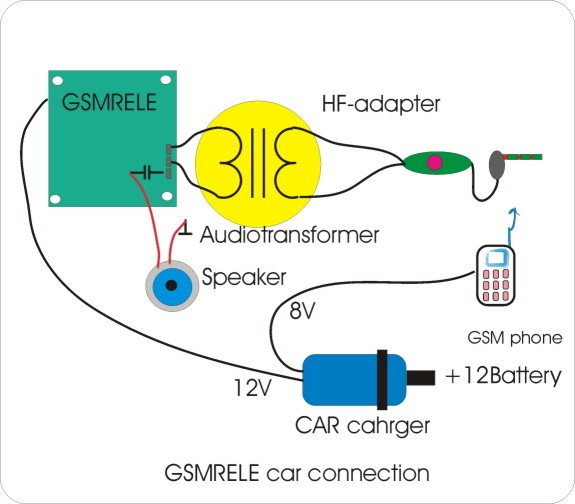

Miten kytken HF-kaapelin ?

HF kaapelin kytkentä: katkaise johto mikrofonin ja kuulokenapin välistä.
Kytke johdot kuinkapäin vain muuntajan vieressä oleviin nastoihin  1 ja 2.


Johtojen juottaminen:

Käytä erittäin kuumaan juotinta, paljon tinaa ja  juotosnestettä, niin eristelakka savuaa pois.
Jos sinulla on säädettävä juotin esim. Weller laita juotin 450C.  Pieni, 20 W, juotin ei tahdo riittää.
Huomaa, että puhelimen  kaiutinliitäntä ( molemmat johdot) ovat eri potentiaalissa kuin GSM releen maa. Jos käytät samaa poweria pitää puhelimen kaiutinjohdon maa eristää  ja laittaa kuvan mukainen audioeristys äänelle. Muuntajia saa

klillaa alta

T'ämä muuntaja on ollut  jo käytössä yli 10 vuotta.


11 Puhelin ei vastaa soittoon ?

Jos puhelimesi ei ole automaattivastauksella, muuta se asetuksista puhelimen profiileista.
Kaikissa Ericssonin puhelimissa ei ole automaattivastausta. Testaa puhelimesi pelkällä HF-laitteella ja katso toimiiko automaattivastaus.

12.  Nokia 3310 puhelin ei vastaa soittoon ?

  Nokia 3310 puhelimeni ei toimi automaattivastauksella vaikka automaattivastaus on laitettu päälle. Missä vika?

Vastaus: Laita soittoprofiiliin normaali soittoääni, älä piippausta, niin toimii. HF-johto pitää myös olla päällä.

13.  Releet ei toimi?

Katso, että kytket LEDit oikein päin. Kaikissa ledeissä on pidempi johto +. Tämä menee releeseen päin
Neliskulmaisessa LEDissä ei ole koloa, josta asennon voi jälkeenpäin mitata.


13 Mikään neuvo ei auta?

Lähetä GSMRELE korjaukseen:
Probyte Veisunkatu 17, 33820 Tampere tai soita 0456012074

14.  Lisää neuvoja ?

Jos löydät vielä jotain neuvoja omasta kokemuksestasi, laita tänne
muillekin neuvoksi.

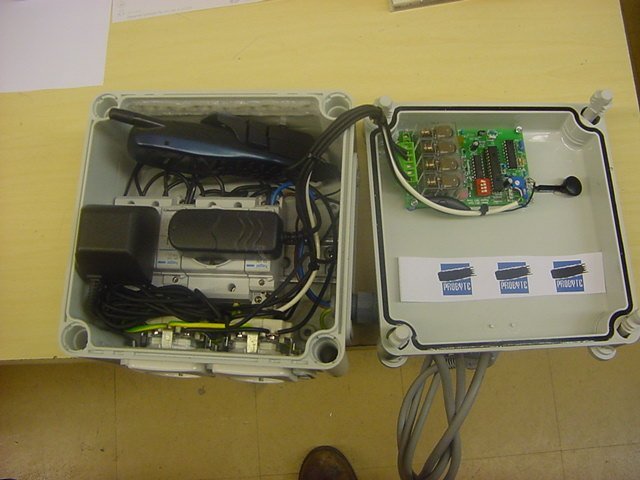

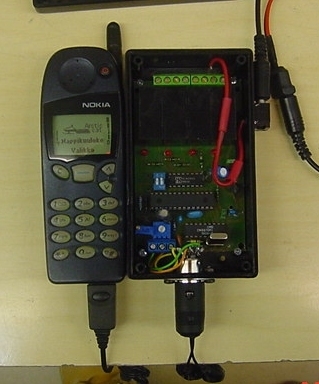

Onko hyviä asennuskuvia?





Kysymyksiä ja vastauksia

Kysymys #1
Nyt on tullut ainakin testattua miten GSM-rele toimii pakkasella (-30C), rele toimii hyvin, mutta ongelmia tulee puhelimen akkujen kanssa.

Vastaus #1
Akkuja on monenlaisia, Litium-ioni akut toimivat jopa -55C oman kokemukseni mukaan.
Hinnat ovat tietysti kalliimpia kuin normaalit NiCd akuilla. Sonyn 7.2V kameraparistot ovat ainakin sopivan hintaisia. Akun pakkaskestävyyttä voi parantaa laittamalla sille pieni automaattisesti säätyvä PTC-vastus. Tällaisen PTC-vastuksen tehon pakkasella noin 1W ja se riittää eristetylle GMS-puhelimelle.

Kysymys #2
Huomasin, että mikrofoni ja kaiutin johtojen maat pitää kytkeä yhteen, jotta puhelin vastaa. Onko tämä normaalia?

Vastaus #2

Kyllä, yleensä vastausnappi on maajohtojen välissä, mutta automaattivastuksen saa päälle vain jos mikrofoni tai vastaava kuorma on mikrofonilinjassa. 3-5 kilon vastus toimii hyvin, mutta siirtämällä kaiuttimen mikrofonilinjan rinnalle kuullaan mukavasti GSM releen vastaukset paikan päällä. .
Kaiuttimesta tuleva signaalia voi herkistää muuttamalla 100k vastus ( joka menee MT8870 piiriin nastaan 2) 10k.
Laitteen testausta voi tehdä ilman soittoakin vain painelemalla näppäimiä. näppäinäänet pitää olla päällä.

Kysymys #3

Miten voin varmistaa, että puhelimeen tekemäni makro alkaa gsmreleen päätasolta?
Kun vaimoni lähettää esim. "lämpö päälle" -  käskynä olen käyttänyt: 040XXXXXXXpYYYYp2124, jossa
XXXXXXX = puhelinnumero
YYYY = GSM-releen salasanan
2124 = rele 1 vetää 24 tuntia


Vastaus #3
Laita alkuun ennen YYYY #-merkki + kolme p-merkkiä, niin ohjelma on varmasti päätasolla. Esim.  040XXXXXXXp#ppp2124.
----- Kysyjä  hetken päästä:
Kyllä toimii. Kiitos avusta
--
Kysymys #4
Miten kytken HF-johdot GSM releeseen?

Vastaus #4

Yleensä HF- johdoissa on ollut kuparin ja vihreänväriset punokset. Katkaise johto mikrofonin ja kuulokkeen väistä.
Kytke puhelimesta tuleva johto muuntjan vieressä olevaan liittimeen juottamalla.
Kytke kuulokkeen johdot releiden vieressä oleviin liittimiin juottamalla.
Johtimen kuorinta ei onnistu kylmällä kolvilla, käytä 450 asteen kolvia, paljon tinaa.

Kysymys #5

GSMrele toimi kotona, mutta kun toin se mökille se  on ihan kuollut. Mitä tehdä?

Vastaus #5

Jotakin eroa on kotiasennuksen ja mökkiasennuksen välillä. Aloita tarkastamalla verkkolaite (tai akku). Joissakin teholähteissä lukee 12DC, mutta ne antavat suodattomatonta eli sykkivää tasajännitettä.
Laita kondensaattori esim. 470uF 25V teholähteesi rinnalle ja mittaa AC-komponetti tasajännitteestä. 0.5VAC on maksimiarvo hyville teholähteille.
Tekeekö GSMRELE äänimerkkejä käynnistyksen alussa.
Muista ottaa mökille vaikka halpa yleismittari mukaan, pelkällä sormella ei pysty mittaamaan kuin tosi herkät ihmiset.
Jos et kuuleäänitestestiä,  jossain on vikaa, teholähde, kaiutin jne.

 "Nappikuuloke" teksti näkyy Nokian puhelimissa  kun HF-liitin liitin kytketään kiinni puhelimeen.

Kysymys #6
Laitoin vahingossa 12 väärinpäin liittimeen. Menikö laite rikki?

Vastaus #6
Ei mene, laiteessa on napaisuussuojausdiodi.

Kysymys #7
Nokia 3110 laite toimii, mutta vastausääni vinkuu ja ääni soutaa silloin kun laite ei vastaa.  Mikä on rikki? .

Vastaus #7
Sinulla on mikrofoni ja kautin johdot vaihtuneet. GSM releen vastaanotto on niin herkkä, että se toimii vaikka kaiutin ja mikrofonijohdot olisivat väärinpäin. Nokian puhelin yrittää säätää automaatista vahvistusta, siitä johtuu vinkuna ja soutaminen. Pienennä kaiuttimen voimakkuutta, se voi kuulua mikrofonin kautta liian voimakkaasti puhelimeen ja ääni lähtee kiertämään.

Kysymys #8

Käytän GSM relettä Webaston ohjaukseen. Se toimii, mutta haluaisin vesipumpun toimivan 2 minuuttia sammutuksen jälkeen ja tuulettimen päälle vasta kahden minuutin päällä kun lämmitys menee päälle onnistuuko tämä?

Webaston kellokytkimelle tulee viisi johtoa. 2x ruskea on maa (-), punainen on (+12V) ja mustaan   johtoon kello kytkee +12V niin pitkään kun Webasto halutaan pitää päällä. Maksimi on 1h. Tähän mustaan johtoon kannattaa laittaa GSMRELE, joka antaa +12V Webastolle.
 Lisäksi kellolle tulee sinipunainen johto, johon kytkemällä (+12V) lähtee auton puhallin pelkästään päälle.
 Tätä ei ole kytketty mihinkään. Puhallin lähtee automaattisesti päälle kun mustaan johtoon kytketään +12V.

Ebersprächerin teknisiä  tietoja löytyy täältä

Petteri antaa palautetta:
Kiitos, kyllä voin omalta osaltani nyt varmistaa että se oli nimenomaan se Webaston kello-ohjaimeen tuleva musta johto mihin laittamalla 12 V  lämmitys lähtee päälle.

Mittailin etukäteen sitä mustaa johtoa, ja kummasti siinä ei kylläkään  ollut akun jännitettä vaan n. 8V. Joka tapauksessa tähän laittamalla 12V siis toimii.

Kysymys #9
Haluaisin käyttää asuntoauton lämmitykseen, mutta haluaisin asettaa lämpötilan määrättyyn lämpötilaan etäohjauksellani.

Vastaus #9

Koska laitteessa on lämpötila-anturi, niin kaikki tarvittavat laitteet ovat jo olemassa.
Voit käyttää neljää eri lämpötila-asetusta ( neljää eri relettä), joiden kanssa sarjassa on neljä eri termostaattia ( optio). Peruslaitteessa on yksi  lämpötila-anturi.
Komento 9, rele1, astemäärä 20 on komento 9120. Rele menee päälle kun lämpötila anturissa 0 on alle 20C. Tarkastus tehdään kerran minuutissa.
Jos lämpötila on asetettu 00, niin tätä toimintaa ei käytetä.


Kysymys #10
Onko rakennussarjassa valmiiksi ohjelmoitu prosessori?

Vastaus #10

Kyllä rakennussarjassa on ohjelmoitu Microchip PIC-sarjan FLASH prosessori. Siinä on  ram-muistia, Flash eprom, 5 ADC ( 10Bit), PWM, 3 laskuria, SPI, I2C 25 IO-nastaa jne. Tyyppi on PIC16F886.

Kysymys #11
Kokeilin sitä illalla  pöydällä ja hyvin toimi.
Tänään värkkään automaattivastauksen ja alan katselemaan viikonloppuna autosta jotakin koloa mihin sijoittaa se.
Minulla ohjausyksikkö tulee hoitamaan seuraavat toiminnot
 1.rele: Webaston ohjaus (päälle /pois)
 2.rele: Sisä-/lohkolämmittimen ohjaus (päälle/pois)
 Minulla on Defan akkulaturi, jota ohjataan pienellä ohjausyksiköllä auton sisältä. Eli roikka on
   seinässä kokoajan akku latautuu, mutta lohko/sisälämmitin ohjataan ajastimella auton sisältä.
   Sisälämmittimen/lohkolämmittimen saa päälle kun viedään latausyksikön yhteen nastaan +12V.
  Siihen olisi tarkoitus laittaa yksi rele ohjaamaan.
3.rele: Keskuslukituksen oven avaus. Oven kiinnilaittamista ei voi laittaa kun se vaatisi yhden  releen lisää.
4.rele: Sytytsvirran katkaisu moottorilta (jos auto varastetaan, saan sen sammutettua mihin  tahansa) Tähän joudun vähän "patentoimaan",  kun releen avautuvassa jalassa ei ole liitintä valmiiksi.

Tässä piilee kuitenkin vaaraa, että varkaat ovat jossakin moottoritiellä 120  taulussa ja jos on talvikeli ja lyödään kone jumiin sammuttamalla se, niin jälki voi olla tuhoisaa. Toisaalta kun antaa poliisille puhelinnumeron ja ohjauskoodin, jolla sen saa pysähtymään. Poliisit saavat auton paikannettua kännykän avulla ja sammutettua sen sopivassa kohdassa.
                                 -Kai-

Kysymys #12

Saako yhden releen hälytyssoittokytkennäksi?

Vastaus #12
Tämä onnistuu, tilaa GSM hälytyslaiteoptio PG-30. Paikka erilliselle releelle on ollut jo jonkin aikaa GSM releessä. Laite soittaa sinulle kun hälytystulo aukeaa.

Oikeastaan laitteessa on kymmen hälytyssoittomahdollisuutta.

Kysymys #13
Kuinka kytketään Siemensin C45 puhelin?

Vastaus #13

Katso tätä kuvaa siinä on monien puhelimien kytkennät .

Kysymys #14

Ostamani GSM-rele toimii hienosti, mökkini lämpiää kauko-ohjattuna. Ehkäpä
 myös lankomiehen viljankuivuri, kun syksy koittaa.
Onkohan laitteessa mahdollisesti ominaisuutta, joka avaintasi lähetintä
 kun vastausäänet  kuuluvat.
Olisin kytkenyt PMR-radion vastaanottimeksi, sillä matka ei ole pitkä
 Tietenkin komennot voi antaa sokkona, mutta jonkinlainen feedback olisi hyvä.

Vastaus #14

Tuollainen DTMF lähetin on kohtuullisen helppo tehdä, mutta sen vaatima prosessoriteho tarkoittaa sitä,
että se pitää tehdä eri laitteella (prosessorilla).
Lisäksi puhelinta pitää kytkeä lähetys ja vastaanottomodeen koko ajan merkin tarkkuudelllla.
Ehkä laitteen pistäisi antaa hyväksymis- kuittaussanoma kun komento on kokonaisuudessaan hyväksytty. Lisäksi pitää tarkistaa voidaanko PRM-puhelinta käyttää tässä tarkoituksesta.
PRM puhelimiin on saatavissa VOX-automatiikalla varustettuja apulaitteita, jolloin suunta vaihtuu automaattiisesti. Testaa näillä.

Kysymys #15

Haluan käyttää GSM-relettä maksupalveluun Webin kautta.  Onnistuuko tämä? Näin on tehty esim. Levin 3D karttapalvelu ja "Kuvaa kotka" palvelussa. Kesällä 2006 oli  kolme kotkakameraa. Talvella kamerat näyttävät karhunpesää. Ota itse kuva karhusta http://www.panoraama.com/live/maakotka/


Vastaus #15
GSMRELEEEn sarjaliimenne  optio antaa  sarjaliikennettä ( 9600,8,n,1). Lue puhelimesta tuleva data sarjaliikenteelläsi ohjelmaan   ja katso onko asiakas antanut  oikeat koodit
Sarjadata tulee  kun  laite saa GSM:ltä näppäinkoodeja. :
NÄPPÄINDATA
DTMF=2
DTMF=2
DTMF=4
DTMF=0
DTMF=1

Kerran minuutissa näkyy releiden 1-4  aika-asetukset ja releiden tilat.
Rivissä on ensin relenumero (0 relettä ei ole ) . T8:9 on viivästetty aika. 8 tarkoittaa tämä rele  päälle 8  tunnin (tai minuutin) kuluttua 90 minuutiksi  (tässä aika on aina minuutteja)
C=0 esimerkissä vielä nolla, mutta muuttuu 9 kun viivästetty rele  lähtee käyntiin. D=4 tarkoittaa, että rele on päällä vielä 4 minuuttia.
P= releportti  Hexasciina. BF luvun  F= kaikki releet päällä, yläosa on riippuu DIP-kytkimestä.  Lopuksi tulee merkintä HOUR tai MIN riippuen DIP2 kytkimestä eli onko aika tunteja tai minuutteja. Alla muutama rivi
AIKADATA

0=T0:0C=0 D=0 P=BF
1=T8:9C=0 D=0 P=BF
2=T0:0C=0 D=4 P=BF
3=T0:0C=0 D=2 P=BF
4=T1:10C=0 D=1 P=BF
MIN
0=T8:8C=0 D=0 P=BE
1=T0:0C=0 D=0 P=BE
2=T0:0C=0 D=3 P=BE
3=T0:0C=0 D=1 P=BE
4=T1:10C=0 D=0 P=BE
MIN
0=T8:7C=0 D=0 P=BC
1=T0:0C=0 D=0 P=BC
2=T0:0C=0 D=2 P=BC
3=T0:0C=0 D=0 P=BC
4=T1:10C=0 D=0 P=BC
MIN

Safire SF-Lämmitin  matkailuvaunulämmittimen kytkentä

Ohjain liitetään lämmittimeen RJ-45-liittimellä nasta 6 on maa, johon nastan 5 kytkemällä
lämmitin menee päälle AUTO-asennossa. Gsmreleelle saa käyttöjännitteen (+12V) nastasta 1.
Kokemuksia jakoi   Petri Viherä muille, kiitos. Onko muilla lisää tietoa, eri laitteiden kytkennöistä?

Kysymys #16
Minulla on vene saaristossa. Halauisin tietää on veneen pilssivesi noussut ja mielestäni vesi on parasta veneen alla.
Vastaus #16
Käytä pilssivesianturia ( kuva ylälaidassa) ja hälytysoptiota. Hälytys tulee  jos pilssivesi on nousut yli rajan.


Kysymys #18
Saako GSM-releeseen hälytystä? .
Vastaus #18
Pyydä GSMreleeseen hälytysoptio PG-30. Tämä vaatii NOKIA 3310 puhelimen ( joka ymmärtää puhekomentoja kuten) 3510, 3310.
Kun hälytystulon tila muttuu ( nasta 6 liittimessä, auki/kiinni 0/5V), laite soittaa sinulle 10 minuutin välein kunnes kuittaa tsen # merkillä. Kun 10 soittoyritystä on tehty, laite lopettaa hälytykset. Laite ottaa uuden hälytystilan ja taas kun tila muuttuu alkaa hälytysjakso uudestaan.

Kysymys #19

Telian kaukokäynnistys  C-Virtanen ei enää toimi, voinko laittaa GSM-releen sen tilalle ja kuinka ?

Vastaus #19

Onnistuu helposti
C-Virasessa on akkuliitäntä (12V) punainen ja musta ja kaksi muuta johtoa tekee käynnistyksen esim Ebersprächerille
Siis GSM releen kytkentä  on :
7 punainen  +12
8 musta  0V
1   vaaleanpunainen  rele  yhteinen
2 vihreä                    rele 1

Kysymys #20

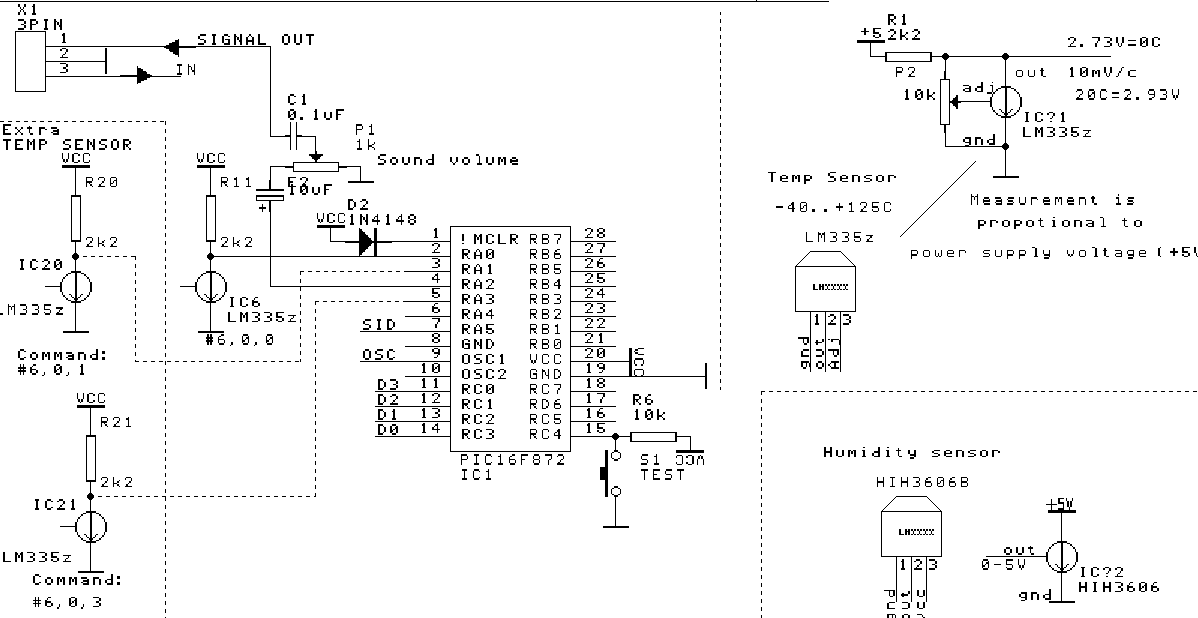

Miten laitan lisää lämpöantureita GSM releeseen

Vastaus #20
Katso oheista kytkentää



Kysymys #21
Laite toimii hyvin ilman ulkoista kontaktoria, mutta kun kytken kontaktorin laite käynnistyy uudestaan. Mitä olen kytkenyt väärin?


Vastaus #21

Et ole kytkenyt mitään väärin, olet jättänyt kytkemättä kontatorin kelan rinnalle häiriönpoistoelementin. Käytä 250 voltin vaihtojännitteelle suunniteltua VDR-vastusta tai vastaavaa RC-elementtiä ( 01.uF 600V + 22R). Kysy paikallisista elektroniikkaliikkeistä sopivaa mallia tai tilaa Probytestä



Kysymys #22

 GSM rele PK-10 tarkoitus on panna laite vartioimaan, ettei omistamani yli kuution vetoinen akvaario ala vuotamaan tietämättäni. Rele itsessään toimiikin hyvin mutta pari asiaa on hieman epäselvää vielä.

1. Pitääkö laitteelle syöttää reguloitua 12 V jännitettä?

Vastaus #22

Ei tarvitse olla reguloitua, jos jonkinlainen suodatus, että releet pysyvät päällä. 12-15 volttia eli auton akun vaihtelut laite kestää hyvin ilman regulointia

Kysymys #23

2. Miten se puhelimen handfree laitetaan?

Vastaus #23
http://www.probyte.fi/info/gsmrelay.htm#Documents_

Kysymys #24

3. Miten ääniohjaus toimii? Puhelinhan vaatii että tiettyä nappia pidetään 1-2 sekuntia pohjassa ja sitten alkaa kuuntelemaan äänikomentoa. Hoitaako itse rele tuon asian jotenkin handsfreen kautta vai pitääkö se napin pohjassa pitäminen tehdä jollain viiverelekytkennällä? Semmoinenkin minulla on ja olen nyt väliaikaisesti laittanut laitteen hälyttämään puhelimella joka ei tunne ääniohjausta.

Vastaus #24




1 Lisää hälytys rele Rele5  (5V). Katso tarkemmat oheet http://www.probyte.fi/info/gsmalarm.htm  sivulta
2 Lisää LED 5 ja R5 on hälytyksen visuaalista ilmaisua varten.
3 Lisää johdot HF-nappin releestä ( ei saa olla pitkiä johtoja, ne ovat yhteydessä herkkään mikrofoniin).
4 Hälytystulo toimi kuinkapäin vain, lepotila otetaan talteen käynnistyken aikana.
5 Poistumisviiveen jälkeen ( 60 sekuntia )hälytys toimii.
6 .Tee varsinainen hälytys
   Rele5 painaa HF-nappia ja hetken päästä GSM rele antaa hälytysäänen
   Puhelin  tunnistaa äänen ja soittaa 2 minuuttia, jos et kuittaa hälytystä vastapään puhelimella  # merkillä
7. Uutta hälytystä ei tule kuittauksen jälkeen, ennekuin vanha hälytys on poistunut
8  Kun olet kuitannut hälytyksen laite ottaa uudeksi lepotilaksi  hälytystulon tilan. Jos se muttuu tulee uusi hälytysajakso


Kysymys #25



Pintavahti rakennussarja suorittaa hälytyksen jos vesi oikosulkee vahdin anturijohdot. Vahti alkaa jakamaan jännitettä summerille jonka olen juottanut irti ja pannut tilalle tilaa vaihtavan releen. Kun siis vuoto on oikosulkenut piuhat, rele vetää toiseen asentoon ja aukaisee sen GSM-releen testi/alarm kytkennän ja rele alkaa hälyttämään. Olen väsännyt erillisen viiverelekytkennän joka saa herätteen tuosta GSM releen kaiutinlähdöstä. Kun hälytyksen tullessa viivereleelle tulee jännitepulssi, rele menee 3 sekunniksi kiinni ja oikosulkee kännykän 8 nappulan johon on ohjelmoitu pikavalinnalla mun numero. Tuokin toimii aika hyvin mutta ei toimi kuin yhden puhelun ajan. Tämä siksi, että se pintavahti antaa jatkuvaa hälytystä ja vetää GSM relettä koko ajan hälytystilaan. Hälytystilaa ei saa kytkettyä pois, koska kaiutin piippaa koko ajan ja tämä taas vetää sitä viiverelettä ja nappula 8 on koko ajan pohjassa. Lisäksi jos puhelun katkaisee, hälytys on edelleen päällä ja puhelimen näyttöön tulee tasaiseen tahtiin 8 numeroita. Kännykkä ei enää osaa soittaa pikavalinnalla jos näytössä on ylimääräinen numero.

-Jani--

Vastaus #25

Hyvä keksintö Jani, mutta hälytyslaitteessa on nuo asiat ratkaistu valmiiksi.
Tuohonkin sinun temppuusi voisi olla ratkaisu, että hälytysääni loppuu esim. 2 minuutin kuluttua, eikä lähde toimimaan, ennen kuin hälytys poistuu hetkeksi.
GSMreleen hälytysoptiossa on tuokin asia hoidettu siten, että vastapuoli antaa # kuittausmerkin ja ääni loppuu

Kysymys #26

Kun testaan melusiassa huoneessa GSM releen ääni saisi olla suurempi. Miten?

Vastaus #26

Laita yksinkertainen transistorivahvistin oheisen kuvan mukaan. Samassa on kytkentä esim. vesihälyttimen liittämiseksi hälytysoptioon . Uudessa GSMRELE2007 on tämä jo tehty ULN2004 piirillä. Toisaalta  ääniä ei kuunnella meluisassa huoneessa vaan etänä hiljaiselta mökiltä. Jos sietä kuuluu melua, on parasta mennä paikalle tai lähetää poliisit.

Kysymys #27

Haluan hälytystuloon säädettävän viiveen 0-60 sekuntia  ja  säädettävän herkkyyden erilaisille tuloille äänen, kosteusanturi, savuanturi jne

Vastaus #28

Alla kytkentä erilaisille tuloille. Tarkempi toiminta riippuu sovelluksestasi

Tällä pääset alkuun

Kysymys 29
Polttoainelämmitysasennus Volvon Artic lämmittimeen ( sama kuin Eberspreaher, mutta kytketä Volvon viiksiin)
Sain GSM-releen onnistuneesti asennettua ja tässä lupaamaani asennustietoa.
Kameraa ei ollut käsillä asennusaikana, mutta johdot löytyvät selkeästi kellon
takaa. Nämä tiedot koskevat siis omaa autoani: Volvo V70 2.5 D vm. 1999 ja
alkupäinen kellolaitteella ohjattu polttoainelämmitin (Volvo/Artic).

Kellolaitteen takaa lähtee riviliittimestä johtonippu, mihin toteutin
välikytkennällä asennuksen.

Tarvittavat johdot:

Kirkkaan punainen (reunimmainen)
+12v., jatkuva virta akulta, tästä käyttövirta releelle

Musta (vastap. reunimmainen)
-0v., maadoitus, tästä maadoitus releelle

Kirkkaan vihreä (edellisen vieressä)
katkeava +12v., lämmittimen herätevirta, tähän GSM-releen 12v. ohjausjohto


Muut johdot:

Keskimmäiset, dataa tai anturiarvoja(n.4v.) ym. Toinen musta johto keskemmällä
myös maadoitus.

Hyvää syksynjatkoa!

--Tuukka---
Kuinka Eberspeacher toimii video
http://www.youtube.com/watch?v=ewr7btulJ-w

Eberspreacher kytkentäkaavioita:
 http://espar.com/html/service/download/technical.html
Asnnuskuvia :
http://forums.pelicanparts.com/porsche-911-technical-forum/457982-modern-eberspacher-heater-installation.html

Menetelmä 1. Kytkentä suoraan lämmittimen ohjausjohtoon
Volvo V70 –00 Classic Ardic D-912  kytkentä

Lämmittimen ohjainyksikkö

1   Keltainen    hehku  maatavasten 1.8 ohmia
2   Kel/Val       koetauluakohti
3   Musta   maa
4   Oranssi   Valkoinen   liekkivahti
      Musta   lämpötila-anturi  ulkopuolinen
      Punainen   lämpötila-anturi
5   Pun/Valkoinen   koetauluakohti
6   Valkoinen      ketauluakohti
7   Sini/punainen   lämpötila-anturi ulkopuolinen  4 vasten 2k ohmia
8   Sininen      Liekkivahti

9   Punainen   +12 V
10   Musta/Valkoinen   Puhallin   11 vasten 2,2 ohmia
11   Punainen   Oranssi   polttoainenpumppu
      Pun/Kelt.   Puhallin
      Musta   Vesipumppu
12   Ruskea      Vesipumppu 11 vasten 7,4 ohmia
13   Kelt/Musta      Ylikuumenemissuoja > löpöpumppu 11 vasten 7,7 ohmia
14   Vihreä      koetauluakohti  saman sukan sisässä kuin 2.
15   Sin/Keltainen   +12V ohjaus
16   Punainen      lämpötila-anturi   4 vasten 40 K ohmia

------------ Kytkennät --------------

 9 =12 V

15 ohjaus +12 kun laite toimii Gsm releeltä

 3 =0V


Menetelmä 2
Volvo Artic D-912
 Kaikkiin Volvon malleihin 1999 alken voi hankkia AEM lisälaiteliitänätmoduliin


http://hja.servehttp.com/AEM_asennusohje.pdf
Kytkemällä ohjaus tämän laitteen liitimeen B nastaan 3 lämmitin toimii myös. Tämä nasta pitää maadoitaa kun lämmitin toimii
Muista laittaa releen kytkentä (GSM releessä ) maihin ei +12V kuten kaikkissa normaaleissa lämmitinliitännöissä.

 Tämä AEM lisälaite maksaa 130e , joten jos haluat säätää käytä menetelmää 1




Petteri Lampinen
Kleinmachno/Saksasta lähetti 30.10.2006 Webaston BBW46 (BMW malli) diesellämmittimen käsikirjan,
jossa on myös ohjauslaitteen kaavio . Kiitos

 Kysymys 30
Rakensin laitteen, mutta siitä ei kuulu lainkaan ääntä?

DTMF piirin 8870 nastaan 15  tulee jännite kun painan puhelimen nappeja.

Vastaus 30
Kuulostaa siltä kuin kaikki muu olisi kunnossa, mutta palauteääntä et kuule

Jotakin vikaa äänitransistorin kytkennässä

Voit testata ohjauksen seuraavasti

tarkista  DTMF koodaus


Tarkista äänipiiri:
Mittaa äänen tulovastus 1 kohmia ja prosessorin liitospiste nasta 15, kun kytket testinastan oikosulkuun
Nouseeko yleismittarin jännite  noun 0.5V?
Jos nousee, ääntä tulee. Seuraa ääntä transitorille. Mittaa yleismittarilla NPN transistori kanta ( 0.5V) ja kollektori (lepotilassa 12V kun ääntä tulee noin 6V
Tämä on tietysti helpompi mitata oskilloskoopilla, mutta ne joilla on oskilloskooppi eivät tarvitse näitä neuvoja.

Kysymys 31

Laitteella olisi tarkoitus ohjata pääasiassa Webastoa, mutta haluaisin siihen ainakin yhden,
ehkä kahdenkin muun toiminnon ohjauksen, jolloin tuo valmis Webasto-ohjain ei käsittääkseni yksi
releisenä kykene toivettani täyttämään, olenko oikeassa? Saako siihen lisäreleitä ja juottamallako
ne kiinnitetään piirilevyyn?

Vastaus 31

Kaikkissa laitteissa on sama piirilevy, myös Webasto mallissa.
Sinä käytetään matalaa 0.5A relettä jotta se mahtuisi matalanpaan koteloon.
Kaikki releohjaukset toimivat edelleenkin, jos ne vain laittaa paikalleen. 10A releillä korkeus nousee hieman .

Neljän releen lisäksi laitteessa on kytkentäpaikat releille 5 ja 6 . Niiden vieressä on paikat releen toisille päille apujännitteeseen +12V.  Releen 5 saa päälle normaalisti komennolla 051 ja pois 050 , rele 6 päälle 061, pois 060.



Kysymys 32

PG-10:ssä ei ole HF-johtoa, mutta tuleeko laitteen mukana johdonkytkentäohje?

Vastaus 32

Kaikki ohjeet ovat internetissä. Lue käsikirja
http://www.probyte.fi/info/gsmrele.htm
HF-johdon  suunnalla ei ole väliä, audiomuuntaja eristää laitteen puhelimesta ja laturisähköstä.
Siis korvakuulokejohto poikki mikrofonin ja kovanapin puolesta välistä. Johdot  pitää  kuoria 400 C juottimella.
Tämä on hieman hankala toimenpide, siksi laitteita saa valmiiksi kytkettynä.

 Kysymys 33
 Onko PG10 ja 11 ja 12 muuta toiminnallista eroa kuin erot HF liittimissä?  Mitä eroa on uudessa 2008 mallissa verrrattuna 2007 malliin?

Vastaus 33

Ei ole muuta eroa kuin HF-liitäntätyypit, joillakin on itsellään HF-johtoja, toisilla ei.
Valmiit laitteet on tehty helpottamaan valintaa, mutta monet mallit saattaa myös aiheuttaa hämmennystä.

HF-johdot ovat tosi pieniä ja niiden kuoriminen saattaa toisille olla vaikeaa.

2008 mallissa on suurempi piirilevy ja 4 kiinnitysreikää lisää ( yhteensä 8).
Laite sopii suoraan matalaan Hammond 1599 kotelon reikiin. Se on siisti ja edullinen kotelo. .

Ne jotka käyttävät piempää koteloa,ylimäääräiset reunat voi helposti leikata pois peltileikkurilla tai rautasahalla.

2009 on saatavana myös uusi erikoisesti GSMrelettä varten tehty muovikotelo. Tässä kotelossa on läpinäkyvä kansi, josta toiminnat näkyy helpoisti.

Siinä on  kiinnitystapit pienemmille reijille, joten ylimääräset reunat pitää leikata pois esim. peltisaksilla tai leikkurilla. Jos haluat tämä uuden roiskeveden. Kotelossa on myös pyörivät ulkoiset kiinnitystassut seinäikiinnitystä varten.


 Kysymys 34

GSMreleen lämpötilasäätöpiiri toimii hyvin, mutta väärinpäin minun tarpeeseen.

Eli rele menee päälle kun lämpötila laskee asetetun alle kun minun tarve olisi päinvastoin. Onko olemassa jotain komentoa millä saisin toimimaan toisin päin? Käytän laitetta maanlämpöpumpun toiminnan katkaisemiseen kun lämpötila on tarpeeksi korkea.   -Tero

Vastaus 34
GSM releen  releissä on  vaihtokontakti  eli toiminta voidaan kääntää ottamalla normaalisti suljettuna olevan kontakti käyttöön.

1 katkaise folio releestä1 liittimelle.
2 kytke johto releen vapaasta kontaktista  liittimelle

Lisäkonennon otan harkintaan, kun seuraavan kerran muutan ohjelmaa

 Kysymys 35

  Haluan käyttää Wallas venelämmitintä GSM-releellä, voiko sitä ohjata?

Vastaus 35

 Wallas venelämmitissä on ohjausliitäntä johon ohjauskytkimen rinnalle voi laitta GSM-releen. Wallas ja GSMrele toimivat 12V, samoin puhelimen laturiksi sopii autolaturi. Alla pari asennuskuvaa.  Käyttöjännitteenkin GSM releelle ja puhelimen laturille saa samasta liittimestä, mutta Wallas ei ole yleensä merkinnyt asennuskuviinsa mikä  nasta on  12V  ja mikä maa. Mallissa M400, joku on mitannut ne. Wallas 2600 mallissa oli selvät ohjeet



Alla WALLAS 2600 mallin kytkentä

Safire 2200 ja 3300 malleissa on valmiina GSM kauko-ohjausliitin X9.  Siitä saa GSM releen käyttöjännitteen +12V. Lämitysohjauksen yksityiskohtaista kytkentää Safiren piirustuksissa ei ole. Releen kytkentä pitää mitata tai kysyä Safiren huollosta. Katso alla olevia kuvia .

http://wwwprobyte.fi/images/safire2200.jpg

http://wwwprobyte.fi/images/safire3200.jpg

 Kysymys 35

Miten  asetetetaan  GSM hälytysääni?

Vastaus 35

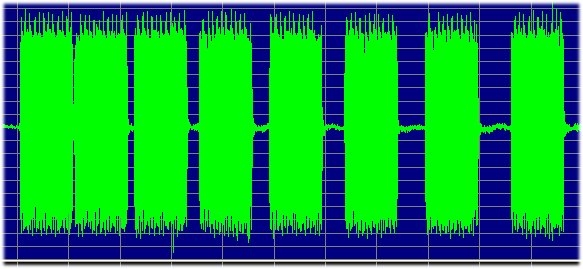

Ääni  koostuu kahdeksasta nopeasta 50 ms kiloherzin äänestä. Klikkaa kuvaa niin kuulet sen. ( ääntä on muutettu 2009 GSM hälytysrele mallissa)

 Kysymys 36   Vaihdoin hälytysprosessorin alkuperäiseen prosessoriin, nyt laite vain kytkee releet päälle vuorotellen ja vinkuu. Mikä on rikki?

Vastaus 36

 Mikään ei ole rikki, olet jättänyt testiliittimeen jumperin kiinni. Se tekee juuri nämä asiat. Se ei kutenkaan vaikuta muihin toimintoihin vaikka ääni kuluu. ( Tätä ominaisuutta ei enää ole vuoden 2008 jälkeen).

 Kysymys 37

Laite toimii normaalisti, mutta saattaa pitää ääntä satunnaisesti pitkiäkin aikoja. Onko prosessori rikki?

Vastaus 37

 Mikään ei ole rikki, mutta olet unohtanut laittaa testinapin ylösvetovastuksen 10k paikalleen tai se on mennyt väärään paikkaan hälytysvastuksen paikalle, joka on lähellä. Kuten edellisessäkin kohdassa laite toimii kuintenkin normaalisti.

Kysymys 38

Miten hälytysoptio asennetaan

Vastaus 38

Katso alla olevaa kuvaa

Vaihda prosessori uuteen , jossa on hälytysohjelma. Prosessorin päällä lukee GSMALARM

Lisää rele  9007-05-01 rele ( teksti sisään päin) . Lisää led, L5, ja sen etuvastus R5  220R, toimintamerkkivaloa varten.

Lisää 2-napainen liitin HF-nappia varten. Kytke HF-nappi erittäin lähelle liitintä. Pitkät johdot sieppaavat mikrofoniniin häiriöitä.



S1 testinappi toimii hälytystulona. Kun sen tila muuttuu, hälytys lähtee. Käynnistyksen jälkeen on kuitenkin minuutin poistumisviive. Hälytys kuitataan vastaamaalla hälytykseen ja painamalla #-nappia. Laite vastaa kolmella hälytysäänellä ja se ottaa uuden hälytystulon tilan talteen.Jos vastaanottaja ei tee mitään operaattori lopettaa soiton kahden minuutin kuluttua. Laite yrittää uudestaan  kymmenen minuutin kuluttua. Laite tekee tätä 10kertaa. Sen jälkeen se tekee automaattikuittauksen.


Kysymys 39

Jos akku on päällä koko ajan, eikö se lämpene  liikaa?  Voiko akun korvata sähkölähteellä?

Vastaus 39

Nokian 3310 ja uudemmissa puhelimissa on älykäs akkulataustoiminto. Kun akun palkit pienenevät puhelin laittaa latauksen päälle ja sammuttaa sen kun akku on täynnä. Akku on täynnä kun jännite on 4.2V Li-ion akkussa ja 5.2V NiMh akkussa.

Puhelin on hyväksytty akun kanssa ja sitä ei saa muuttaa ilman hyväksyntää.  Alla on ohjeita, joita voi kokeilla itse.

Puhelin vie puhelun aikana paljon sähköä, joten suuri elektrolyyttikondesaattori on tarpeen teholähteen annossa. 3300- 6800uF 16V riittää. Sopiva jännite on 3.5-4.2V jos puhelimessa on ollut Li-ion akku. Akun lämmittäminen  -25C pakkasissa saattaa olla tarpeen. Pieni PTC vastus B59890 12V rinnalle, joka säätää lämpötilansa ulkolämpötilan mukaan.



Kysymys 38

Miten teen Webasto minikello 1533 kauko-ohjauksen ?

Tilasin pari vuotta sitten Passattiini Webaston ohjaukseen GSM-releen.
auto oli vm. 2003, jossa GSM-rele toimi loistavasti kelokytkimen rinnalla.

Nyt Passat vaihtui vm. 2006:een, jossa on joku CAN-väylä systeemi.
Ei enää toimi kuin lämmityslaiteen puhallin, kun kytkee siihen mustaan johtoon GSM-releen.
Miten saisin toimimaan?
(Joku oli Ultimatevw.com palstalla keksinyt purkaa kellon ja antaa maadoituspulssin releellä painonapille, jolla Webasto lähtee heti päälle 30 minuutiksi.)
En tiedä, miten pelkän sykäyksen saa aikaiseksi.
Ari N.

Vastaus:

Tässä laitteessa on CAN .liitäntä, mutta  kellon sisällä on painonappi, jota voi ohjata GSM-releellä.

Kytke GSM-releen nasta 1 ja 2 painonapin rinnalle Samoin voit ottaa tarvittavan käyttösähkön minikellosta

Pulssikomento on 311 ( 1.s pulssi releelle1)  tai 719  ( 9 sekunnin pulssi releelle1)

l






GSMRELAY English FAQ

Question 1

Would you please show me how to cut and connect the HF wire.

Please look my

Answer 1

Set your Weller to maximum temperature.
350C is not enough , 400C is ok
Cut wires  and separate them with two colors groups with clock smith pliers or needle.
Use loop to check your work
Use soldering iron and lot of solder to remove insulation from the wires .
Measure that there is no short circuit in the new wires
Test with the oscilloscope that you get signal about 100 mV when HF- is connected



 Question 2

Normal CPU works with local  and remote, but after changing to the alarm CPU,  remote operation do not work. Is the device  broken?

Answer  2

  1. Can you hear the dtmf sound at connector near transformer with speaker?
  2.  If you replace old CPU , do the remote control work?
  3. What is the model of your phone ?
  4. Do the 10k resistor make any difference?
  5.  When you use buttons, do pins 10-15 change in MT7780 ?

Question 3  the GSM relay do not work at all,  what to do?

Answer  3

GSM relay do not work at all
=======================

The sounder ( speaker or HF rely earpiece) should give a sound when power, 12V,
 is connected or test pin is shorted
 If test pin S1 is shorted at power up, all the relays should go on and off in sequence.
In normals operation i test pin S1 is short circuited, a sound should heard.
If a resistor 10k is missing  sound may come and go randomly, otherwise the GSM relay works.
Sometimes the speaker wires are shorted,please measure the speaker by ohmeter.

1 Connect  a wire  from output of ULN2004 to ground on at time . The respective  LED and relay shoud work
2  Please check  CPU pin 1 about  5.0 V. If 10 kohm resistor, near pin 1, is missing, cpu may not work.
3  Check that CPU gets power. Sometimes a pcb track is broken by  tools.
4 CPU gets oscillator 3.58 MHz signal from 8870
5 If you don have an oscilloscope, a voltmeter should show  about 2.0VDC  in the CPU osc1 pin 9 of the  CPU.
 6 Use a  magnifying glass and look all the soldering.
7 Measure voltage ( LM335) in the pin 2. it should be near 3V.
8 If you can't find a reason, please put the board in the envelope, I will fix it.
9 If you find a reason, please inform me, so I may help others.

Question 4  this board do not work. Is there something wrong ?

Answer  3 .  There is no sounder or speaker  connected, no hf-input pin, no test pin S1.

How do you know that it doesn't  work?



Question 4

REMOTE CONTROL with RF-Control
.I  do not do any high voltage work. Is it possible to use RF-controlled power plugs?

Answer 4 .
Yes eg. this power in the picture control works with RF-remote 433 MHz.
 You can connect relays to remote unit  and  replace battery ( 12V) with your 12V.
Four relays control 2 units on and off .
 This unit was bought from Bauhaus and tested.
 Note that buttons need  free contacts. GSM relay has one common contact, so make a small modification for this.
The protocoll for RF is 0= 270 us pulse , 1= 810us pulse.Signal is on for all the time the button is pressed.
The manufacurer say that it operates 100m. In tests this unit works in 10 m range.

   Probyte pääsivu
